المنحنى The Curve

أيقونة

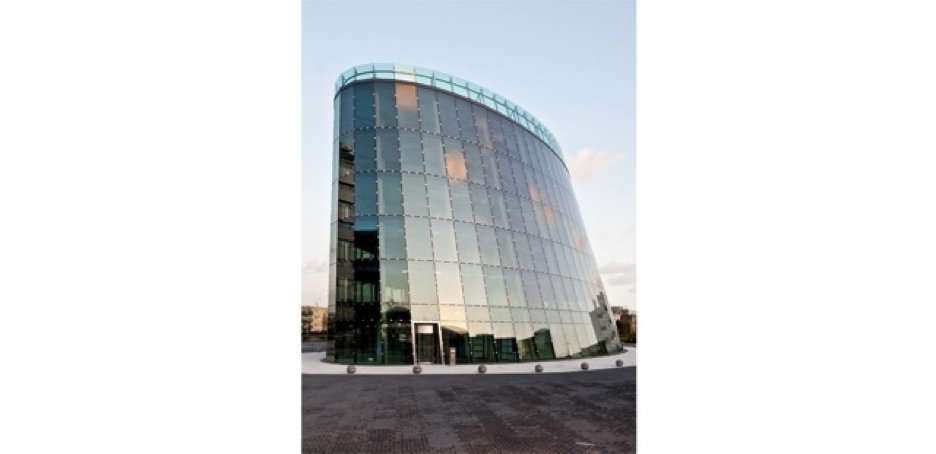

المنحنى (The Curve)، هو معلمة مبنى مكاتب في أمستردام جديدة في منطقة الميناء. المبنى المستقل غير المتماثل شفاف وله جدران مائلة مدمجة مع مخطط أرضي بيضاوي الشكل. وبالتالي فهو يتناقض مع المباني المحيطة المستطيلة الشبيهة بالكتل. تجعل الكثير من الحدائق المحيطة بالمبنى بروزه كحجم قائم بذاته ونقطة تقدير.

إن الربط المجازي للمبنى ومنطقة المرفأ الشمالي في أمستردام هو إعادة مظهر لمدخنة زجاجية عملاقة تُرى على قاطرات المحيط. الشكل الدائري مستقل ومنطوٍ على حدٍ سواء وقد يعمل كمنارة للضوء والنشاط على الموقع كونه مكتبًا.

فجر منطقة جديدة، بجاذبية وأجواء جديدة، بعد عقود من التراجع في أنشطة المرفأ وصناعة بناء السفن القديمة. مشروع "Kraanspoor" الطويل وThe Curve: يمثل كلاهما علامة على الأنشطة المكتبية الجديدة في القرن الحادي والعشرين.

مع مخططات طوابق مفتوحة كبيرة مقسمة على ستة طوابق، المبنى عبارة عن مكتب واسع. توفر الواجهة الزجاجية الهيكلية الكاملة مبنىً شديد الشفافية، مثل تصميم (ميس فان دير روه) ليكون صاحب رؤية في برلين (فريدريش شتراسه، 1919) ، ولكن تم تعديله الآن وفقًا لجميع المتطلبات الحالية للمناخ الداخلي والاستدامة.

المبنى ذو مظهر حديث ومتطور.

للمنحنى بصمة بيضاوية تبلغ 54 × 26 مترًا. يمتد الحجم لأعلى كمخروط بيضاوي مائل إلى ارتفاع يزيد عن 26 مترًا.

يتكون الهيكل الرئيسي للمبنى من أرضيات خرسانية مسلحة وأعمدة مخروطية مصبوبة قطريًا في اتجاهات مختلفة. يتكون بناء الواجهات من أنابيب فولاذية بيضاوية مجوفة موازية للواجهة الزجاجية. يتم تثبيت الألواح الزجاجية الممتدة من الأرض على حواف الأرضيات الخرسانية عن طريق هيكل تثبيت من الفولاذ المقاوم للصدأ مع ألواح تثبيت.

بالنسبة لهذا المشروع، عملت Octatube كمقاول فرعي متخصص وكانت مسؤولة عن هندسة وإنتاج وتجميع الواجهات الزجاجية. علاوة على ذلك، تم استخدام النموذج ثلاثي الأبعاد لـ Oc-tatube لتحديد ملامح الخرسانة ووصلات العناصر والأبعاد المختلفة لجميع الموردين.

واجهة زجاجية

تتلاءم الأنابيب الإهليلجية لبناء الواجهة مع شكل مخططات أرضية المبنى وتضمن أيضًا أقصى قدر من الشفافية لأنها نحيلة في المقطع العرضي وجامدة في قسمها الوحيد. تتم محاذاة نقطة المركز الزاوية للوصلات الزجاجية بصريًا مع مقطع المحور الطويل للأنبوب الإهليلجي. هيكل التثبيت المصنوع من الفولاذ المقاوم للصدأ يحمل أوزان الزجاج الهائلة. بعض الألواح الزجاجية أثقل من 1000 كجم وأطول من 4500 ملم. يتم تثبيت الزجاج هيكليًا بينما يتم فصل القوائم عن الواجهة. هذاما يجعل الواجهة أكثر شفافية.

توفر لوحات التثبيت التي تثبت الزجاج إيقاعًا إضافيًا للمنظر الخارجي ويتم بناؤها عمداً بهذه الطريقة.

كان التحدي في اختيار الزجاج هو الاختلاف في اللون الذي يمكن أن يحدث بين زجاج الواجهة والزجاج المرتفع فوق السطح. يجب أن يكون التأثير البصري للرؤية من خلال المبنى واضحًا.

بعد مسار عينة مكثف، أدت المقارنة بين أنواع مختلفة من الزجاج والطلاء إلى نتيجة ناجحة.

يتكون الزجاج من تجويف مزدوج (زجاج ثلاثي) ويتكون من 5 ألواح. الألواح الزجاجية الداخلية والخارجية مغلفة واللوحة الوسطى متجانسة. هذه التركيبة المحددة للزجاج قادرة أيضًا على العمل كستارة مقاومة للنار، كما تعلمت Octatube من City Hall في مشروع Alphen aan de Rijn ، حيث تعمل التركيبة الرقيقة لهذا الأخير بنفس الطريقة.

تم تصميم مبدأ خاص لضمان العرض المستمر لجميع موانع التسرب المصنوعة من السيليكون. هذا يعطي المبنى مظهرًا متطورًا إضافيًا.

تحضيرات البناء والتجميع

تم إنشاء نماذج رقمية مختلفة لبناء الواجهات بالإضافة إلى نموذج بالحجم الطبيعي الكامل. تم استخدام هذه النماذج لاختبار مبدأ الأقواس والتشطيب باستخدام التنميط المعدني الزاوي.

للسماح بمدة ووقت تجميع مثاليين، تم بناء "القبعة"، تم أيضا بناء الحلقة الفولاذية الهيكلية العلوية في المصنع مسبقًا، من أجل التحقق من جميع التوصيلات والأبعاد. بعد ذلك ، تم الجلفنة وطلاء المسحوق. في البداية، كانت الفكرة هي رفع هذا الجزء على المبنى ككل، بما في ذلك الألواح الزجاجية. في النهاية تقرر عدم القيام بذلك بسبب هشاشة الزجاج والوزن الثقيل والقوة المطلوبة الكبيرة نسبيًا حيث كان من الممكن رفع التاج كقطعة واحدة.

كان القياس عاملًا رئيسيًا للنجاح، حيث تم رسم مواضع أقواس الواجهة في نفس الوقت مثل موضع الأعمدة الخرسانية. وبهذه الطريقة كان من الممكن العمل بأقل قدر من التحمل ويمكن لعمال التجميع الاستفادة منه بشكل كبير أثناء وضع الألواح الزجاجية الكبيرة في مكانها، وأحيانًا مع رياح قوية. باستخدام الأشرطة المائلة، تم تحديد مركز الثقل لغرض الرفع. باستخدام جهاز خاص لحمل الزجاج، تمكن إمالة جميع الألواح في مواضعها الصحيحة.

مبنى كبرهان المستقبل

التصميم الفني وتطبيق وحدات زجاجية ثلاثية معزولة عالية الجودة مع تجاويف مملوءة بالأرجون وطلاء شمسي يؤسسان قيمة U تبلغ 0.6 واط / متر مربع كلفن فقط ، وهو ما يمثل كفاءة عالية في استخدام الطاقة. هذا يتجاوز معايير البناء الحالية ويجعل المبنى جاهزًا للعقد القادم.

كان التعاون بين العميل والمقاول الرئيسي و Octatube مهنيًا وسريًا. جميع أصحاب المصلحة راضون عن عملية البناء والنتيجة النهائية.

اقرأ المزيد عبر زيارة موقع

https://www.octatube.nl/en_GB/project-item.html/projectitem/120-the-curve

ترجمة و تعديل عبدالصمد العابدي العلوي
